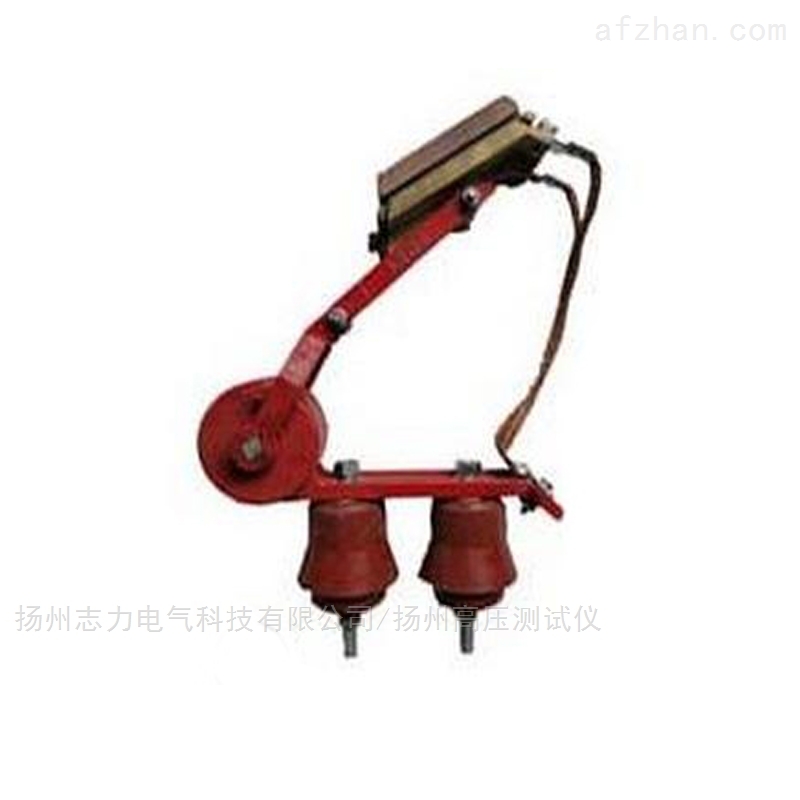

PB41-GC-I-400A刚体滑触线集电器

PB41-GC-I-400A刚体滑触线集电器
PB41-GC-I-400A刚体滑触线集电器

PB41-GC-I-400A刚体滑触线集电器是滑触线系统中集电侧拾取电能的主要装置,它通过集电刷与导轨的滑动接触,将电能直接传导至用电器,从而实现系统的移动供电。滑触线集电器由机械结构的张力装置和直接与导轨滑动接触的集电刷两部分组成。

产品型号:

产品介绍

我们的质量方针:以客户需求为宗旨,以科技创新为动力,以严格管理为保证,以国际水平为目标,为广大客户提供满意的产品和服务。



PB41-GC-I-400A刚体滑触线集电器是滑线系统中最主要的部件之一。集电器是滑触线系统中集电侧拾取电能的主要装置,它通过集电刷与导轨的滑动接触,将电能直接传导至用电器,从而实现系统的移动供电。集电器由机械结构的张力装置和直接与导轨滑动接触的集电刷两部分组成。机械结构的张力装置决定集电刷与导轨的滑动接触压力和机构的稳定性,集电刷则是导轨滑动接触拾取电能的导体,它的性能和导电质量以及材料结构成分的优劣,将直接影响整个系统设备的安全运行质量。



PB41-GC-I-400A刚体滑触线集电器产品型号参数图:

整体式集电器主要技术要求包括:
(1)有足够的机械强度,在塑料体绝缘层较薄的情况下,也能保证在机械加工和装配过程中不破裂。
(2)有较高的电气绝缘性能。能在正常状态或湿热带条件下,有较高的绝缘电阻。
(3)集电器中的镶件和引线较多,所以设计的整体结构型式和尺寸应适合于注射成型工艺,塑压后,不允许脱焊、断线。
(4)选用的塑料耐热性要好,保证在要求的高温条件下集电器的尺寸稳定。
由此可见,集电器是一个体积小,引线和镶件(导电环)较多,电气性能、机械性能要求较高的部件。



质量检验:
集电器热处理以后,经过去毛刺,进行质量检查,主要项目有:
①外观检查;
②导电环外圆对集电器内孔的不同轴度检查;
③导电环之间及导电环与绝缘体之间绝缘电阻测量,引出线焊接质量检查等;



用途:
供电滑触线装置可用于电动葫芦,电动梁式和电动单梁桥式起重机;堆垛机,机电产品的自动检测线,自动化生产线,移动式电动工具和其它移动受电设备,以及厂矿、车间、办公场所内固定敷设母线槽。
普遍采用单极H安全滑触线,在防护等级、绝缘方面有很大改进,安全可靠。
安全滑触线——用于灰尘,潮湿等环境,可配防尘密封条和手保护(滑触线离人距离很近的时候要配手保护,如:akapp)。集电器运行速度小于300米/分钟。
多极滑触线——安装方便,速度快,结构简单紧凑,安全可靠,,适用于电流在100A以下常用
刚体滑触线——用于高电流设备,电流可达几千安,适应于环境恶劣,温度高
单极滑触线——根据不同的极数进行组合,电流也可达千安,是常用的滑触线



我们的价值观:团结和睦、志同道合、诚实守信、尊崇创新、严谨守纪。
