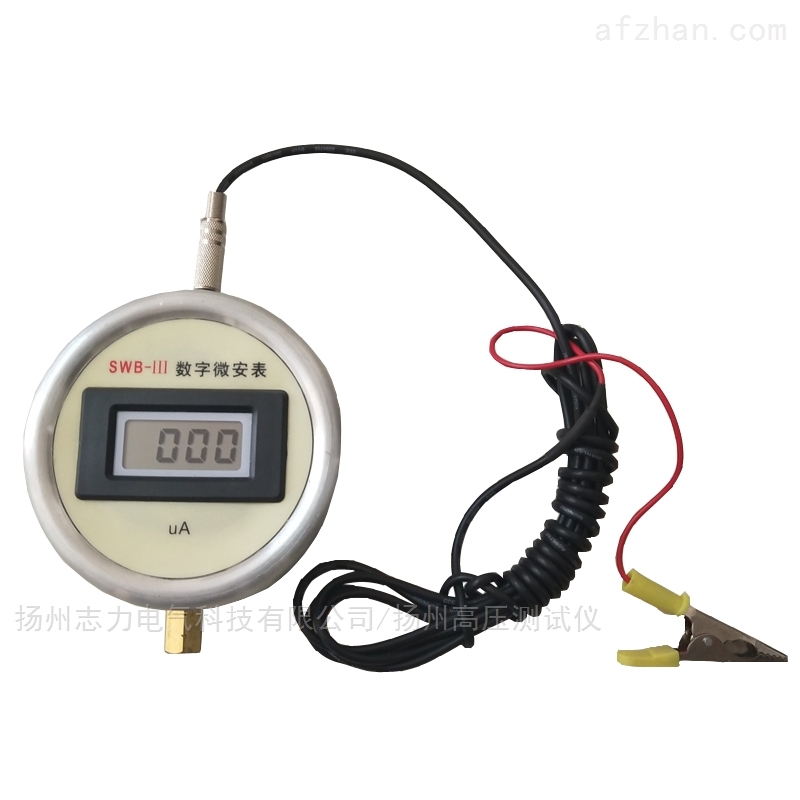

SWB-III直流微安表是我厂根据用户要求研制的以于测量直流泄漏电流的仪表，主要用于高压电气试验中测量被试品的泄漏电流或电导电流值。

“诚信服务、信守合同、广交朋友"是志力公司坚定的经营理念，我们严格认真地履行合约，兑现承诺，强化售后服务的网络体系，以更新、更高的思想指导我们的服务，把更新、更高的产品奉献给您。让志力公司的努力化为您的满意，志力公司全体员工期待您来美丽的扬州、来志力公司考察指导。

一、SWB-III直流微安表概述

我厂研制开发的多用抗冲击数字微安表主要用于高压电气试验中测量被试品的泄漏电流或电导电流值。

多用抗冲击数字微安表是高电压技术和高科技数字仪表成功结合的产物。

由于该仪器采用了内外屏蔽措施，是其在数佰千伏的高压下仍可稳定可靠地准确测量。

该仪器设计有多级抗过电压、过电流冲击的保护电路，选用了具有特殊功能的元器件。当被试品击穿，高压引线脱落，操作失误等原因，在仪表两输入端引起冲击性高电压及数佰微秒近万安培的冲击电流流经表内，对该表产生放电而无损于表计的完好。

该仪表具有精度高、量程宽、体积小、重量轻、耗电省、抗冲击，设计合理，制作精美，可在数米远处清晰读数等*的优点。不仅可用于高电压下对变压器、电力电缆、高压开关等进行泄漏电流的测量，而且可取代0.5级磁电系直流微安表，用于各电压等级的各种型号的避雷器电导电流的测量。经几年来现场使用的考验，证明技术指标优异，满足了现场特殊测试的需求。并于1990年申报了专厉，1992年初正式授予专厉权。在一些省、区、县的试验部门得到了使用及推广，深受电气试验人员的欢迎。

二、SWB-III直流微安表技术指标

1、量程及分辨力：

2000μA档：0-1999μA 分辨力： 1μA

2、准确等级：0.5级（实测达0.2级）

3、现实功能：具有电流极性、超量限、电池欠电压自动显示功能。

4、电源：6F22型9V叠层电池一节，正常工作电压7-10V，DKSB-3型耗电0.1mA断续使用可工作1500小时。

5、体积及重量：

体积：长×宽×高：76×46×58mm3

重量：250g

三、结构特点

仪表外壳采用表面氧化处理的铝合金型材及板材精细加工而成，光洁度好、精致大方。仪表上端盖有ф4mm插孔两个，分别为正、负输入端，正级与外壳绝缘，负极与外壳相通。插孔两侧的小螺钉是用来紧固内件并起电气连通作用，使用者不得拧动，以免造成仪表的损坏。

仪表正面有四颗螺钉帽，其作用是安装固定有机玻璃保护板及数字表头。使用者不得拧动这四颗螺钉，以防仪表损坏。

仪表下端盖起着屏蔽及保护内件的作用，推拉式下托板是为保管携带或安装使用时方便快捷的需要而设定的。装配孔直径为8mm，如用户有特别需要可适当加以改造。其下端两颗ф3×16mm的螺栓与内架连接，起着连接固定下端盖和托板的作用，为使下托板可以拉出或推回，两螺栓不宜拧的过紧，为使其在电气上连通，也不宜拧的过松。当电池电压下降到7.2V以下，表头左上侧有LOBAT的字样现实时，为保证测量精度，应更换合格的新电池。此时需将下端两颗ф3×16mm的螺丝拧下，去下托板，撬出下端盖，小心取出旧电池接入新电池即可。如电池电压下降严重（6V以下），在200μA档时，小数点便会显示不清或消失应及时更换电池，不应认为仪表发生故障而盲目修理。

内件使用0.1级数字表，0.1级精密电阻及保护元件大部分为精选进口元件，部分为合资企业优质产品，可保证整机的可靠性、稳定性及准确等级。
