SB2000数字微安表

SB2000数字微安表
SB2000数字微安表

SB2000数字微安表是我厂根据用户要求研制的专用以于测量直流泄漏电流的仪表,它可与直流高压发生器和各种试验变压器配套使用。

产品型号:

产品介绍

数字微安表采用全屏蔽(包括测试线)以消除杂散电流对测试电流结果的影响,并采用过流过压保护,具有操作简单,实用可靠性高,抗干扰和抗冲击电流能力强,维护方便,读数直观等优点。



SB2000数字微安表是我公司根据用户要求研制的专用于测量直流泄露电流的仪表,可与直流高压发生器和各种试验变压器配套使用。同时也可用于量程范围内各种仪器的电流测量。



SB2000数字微安表简介:

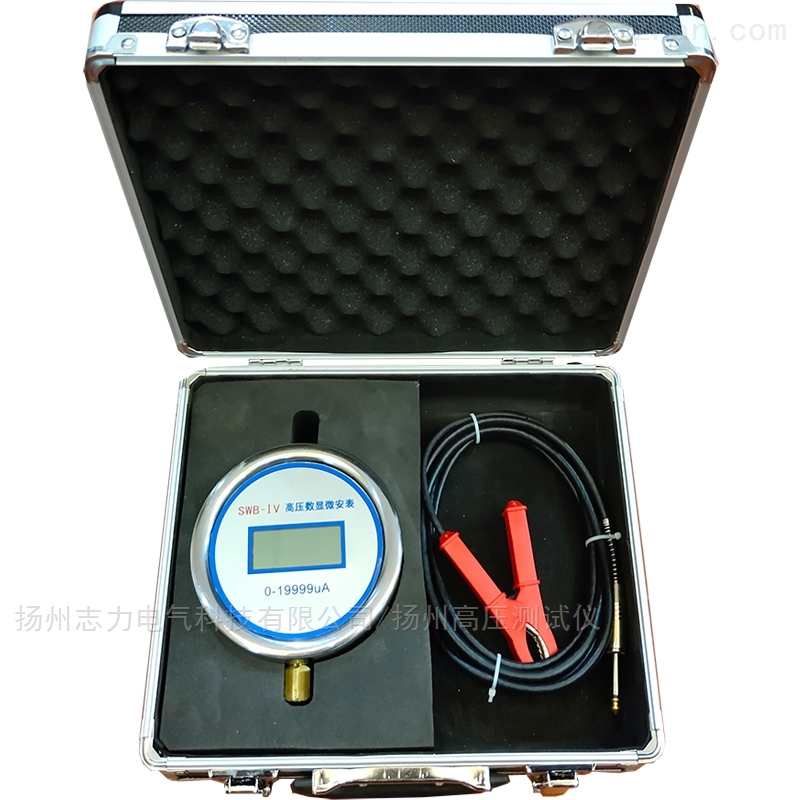

   数字微安表外壳采用不锈钢钟面圆盒形,测量结果在仪表正面显示,仪表上部设有屏蔽插座并配有测量电缆作为输出。仪表下部设有接头作为测量输入。电池装在盒内,并设有电源开关。

   直流耐压中泄漏电流测量,是预防性试验规程中的一项重要的试验项目,而传统的指针式微安表在测量直流泄漏电流时,具有读数误差大,抗干扰能力差,抗冲击电流不能保护等缺点。高压数显屏蔽微安表都克服了上述的缺点。具有使用可靠,不怕放电冲击,精度高,数字显示清晰,指示稳定,量程大,过载能力强,可自动转换量程(换档)。为了防止测试现场的杂散电流窜入表内,数字微安表壳材料选用 轻质金属壳体,保证仪表有良好的屏蔽。对抗干扰和冲击电流能力强,是替代传统的指针式微安。



数字微安表特点:
  数字微安表用于测量直流泄漏电流或电导电流值、精度高、量程宽、读数直观,数字显示,使用方便。抗冲击,过量程自动保护,有极性显示。
数字微安表参数:
  量程:0~1.999mA  0~3.99mA
  精度:1.0%,数字显示
  电源:DC9V(叠加电池一节)



使用方法
1.将SWB-1[原SGF-III]型高压数显 屏幕微安表通过下面的螺母见图,底部“2”为孔M10螺母,使用时将M10螺母拧在顶部高压输出端,此时SWB—V型高压数显屏幕微安表电源接通,即仪表显示-000,表示正常。
或者在直流试验变压器上使用,将SWB-V型高压数显屏幕微安表用同样的方法,将螺母旋装到直流变压器的高压端螺栓上使用。
2.将 配套的高压屏蔽专用引线的一端接在仪表的右上角“1”的插孔内,见图。右上角“1”为仪表引到试品的高压屏蔽专用引线双芯插孔。插入时,引线的屏蔽与微安表的屏蔽相接通。另一端芯线夹子接到试品上,使整个高压测量回路处于全屏蔽状态,排除了高压对地的电晕电流和其他杂散电流的影响,使微安表测到的数据是真正的试品泄漏电流。但屏蔽专用线要高悬空,有高电压不能靠地。
3.接好滤波电容(是指在交直流试验变压器上,做直流耐压试验而使用的滤波电容)。
4.测量试验完毕后,用放电棒进行多次放电后卷好高压屏蔽专用线,拧下仪表,妥善保管好仪表。
