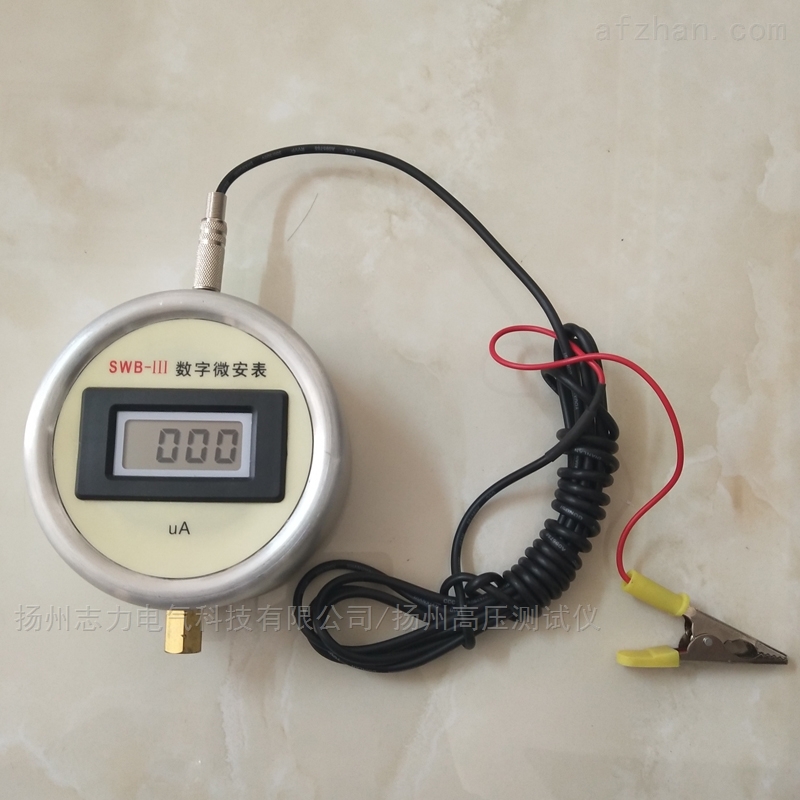

SWB-III数字微安表
SWB-III数字微安表是我厂根据用户要求研制的以于测量直流泄漏电流的仪表,它可与直流高压发生器和各种试验变压器配套使用。
产品型号:
“志力"本着“永远诚信,永远创新"的企业管理意识,始终以直流数字微安表的质量为*生命,严格执行ISO9001质量体系认证,建立起一套完善的质量保证体系,产品在电力、冶金、铁路、通信、矿山等行业得到广泛应用。
SWB-III数字微安表是我厂根据用户要求研制的以于测量直流泄漏电流的仪表,它可与直流高压发生器和各种试验变压器配套使用。
本品采用全屏蔽(包括测试线)以消除杂散电流对测试结果的影响,并采用过充过压保护,具有操作简单、实用可靠性高、抗干扰和冲击电流能力强、维护方便、读数直观等优点
测量范围:0~1999uA
分辨率: 1mA
精度: 0.5±;1d
电源: 9V(层叠电池)
环境温度:0~40℃
环境湿度:≤85%
SWB-III数字微安表直流耐压中泄漏电流测量,是预防性试验规程中的一项重要的试验项目,而传统的指针式微安表在测量直流泄漏电流时,具有读数误差大,抗冲击电流不能保护等缺点。高压数显屏蔽微安表都克服了上述的缺点。具有使用可靠,不怕放电冲击,精度高,数字显示清晰,指示稳定,量程大,过载能力强,可自动转换量程(换档)。为了防止测试现场的杂散电流窜入表内,数字微安表壳材料选用 轻质金属壳体,保证仪表有良好的屏蔽。对抗干扰和冲击电流能力强,是替代传统的指针式微安。
测量内阻:
微安表内阻的测量方法多种多样,实验教学中常用的有:“ 伏安法" 、“ 替代法" 、“ 等偏法" 和“ 半偏法"。 [2]
(1)伏安法测量微安表内阻
(2)替代法测量微安表内阻
(3)半偏法和全偏法测量微安表内阻
产生微安表内阻测量误差的原因是多方面的,由于测量灵敏度的限制而导致的测量灵敏度误差一般情况下是不容忽视的。
在一定的实验条件下,选用不同的测量方法测量微安表内阻其测量灵敏度误差一般不同;同样的测量方法,由于实验条件或测量电路元器件参数的不同选择也会导致测量灵敏度误差的差异。
操作说明
● 控制箱上的显示灯、开关、旋钮等已标清楚,看此操作说明时请参照控制箱的面板上元器件名称使用。
● 高压塔底盘侧面有七芯插座为联接控制箱电缆之插座,底盘侧面有铜接线柱为接地端子作连接地线用。
● 高压屏蔽电流表为数显微安表,表顶端上的插孔为连接被试品的线插孔,同时也作为电源开关,不用时请拔掉插头,就自动关闭电源。换电池时请将上盖镙丝打开,换好后请扣好盖用镙丝拧紧。扁园表换电池时打开后盖。
1.将控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并现场或试验室的地线接牢。为保证您现设备的安全,请务必反复检查地线,确保各接地线良好。
用提的七芯电缆连接控制箱与高压塔,电缆两端为同样的快速航空插头,注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。(可用电缆任一端连接控制箱或高压塔)接好电源线,电源为单项交流220V,工频50Hz。
2.打开电源开关,此时电源开关绿灯和面板表亮。则高压指示绿灯亮,如高压提示蜂鸣器处在开的位置,则鸣叫以提示操作者在加高压,此时,顺时针旋转高压输出调节钮,则升高压,电压表显示为负载试品上的电压KV值,电流表则显示试品上流过的电流与所有泄漏电流之和,但不包括内置高压分压器的电流。电流以微安单位UA值。
如果打开电源开关,高压显示绿灯不亮,且故障显示中“回零"红灯亮时,则表示高压输出调节钮未在零位上,请逆时针旋转此钮至“零位"上,并将微调电压旋钮回到零位上,“回零"灯灭,在顺时针调节即可升压。
3.若不需要额定输出电压范围内的调节保护时,要把过压保护整定钮顺时针旋至大值,此时,当输出电压超过额定输出电压时即自动保护,切断高压。若要求在额定输出电压范围内进行调压保护时,请空载升压按以上步骤升压到预定的保护电压上,再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上,作过压保护动作,“过压"指示灯亮,保持过压保护整定旋钮就定于此位置上,将升压旋钮回到零位上,关闭电源。接上试品,则以后升压超过预定电压时即自动切断高压。
4.当发生过压、过流等故障时,高压自动切断,高压显示绿灯灭,蜂鸣器停止鸣叫,相应故障指示灯亮,说明试品已短路,若要重新启动时,应将高压输调整钮回到零位上,微调旋钮同样在零位上,再关电源开关,然后再打开电源开关,才能切除保护重新升压。
● 正常工作关机时,应先将高压调整旋钮逆时针回到零位上,再将微调电压旋钮回到零位上,后关电源开关。
● 电源开关兼用于保护重置开关,故当故障显示灯(回零显示灯除外)亮后应关闭电源开关再打开才能解除保护,重新升压。
5.负载为大容性负载时,为避免充电电流过大而触发过流保护,请适当放慢升压速度。试验完毕后,将输出电压调整钮逆时针旋至零位上,此时电压表仍显示试品上的电压值,请等试品通过高压塔放电至20KV以下再用接地棒放电,以确保安全。
