轻型升流器
|
轻型升流器是根据电力部门和工矿企业在电气设备试验如：各种开关、电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的设备。
产品型号：
大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，该装置具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的*设备。采用的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。通过结构、电气性能、材料、工艺进行优化升级；可提高载流时间、电流稳定性、体积重量与功率比。
轻型升流器是根据电力部门和工矿企业在电气设备试验如：各种开关、电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的设备。大电流发生器采用进口高导磁材料、设计精巧、具有体积小、耐电动力强、方便使用的特点该系列大电流发生器是各行各业在电气调试中需要大电流场所的必需设备，适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及升温试验。断电后不需重新归零再调可继续试验。
该系列产品由操作台及升流器两部分构成，具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点，也可作为工矿企业进行升流或温升试验的电流源设备。配有互感器，能方便地读取试验电流值。
一、轻型升流器使用环境：
1、 工作电源：220V或380V ±10% 50HZ
2、 环境温度：—10℃—40℃
3、 产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它 性介质的场所。
主要技术参数
型 号 | 额定容量（KVA） | 升流器额定输入 | 升流器额定输出 | 阻抗 电压% | 空载 电流% | 结构 形式 | |||
调压器 | 升流器 | 电流（A） | 电压（V） | 电流（KA） | 电压 | ||||
100A | 0.5 | 0.5 | 2.5 | 200 | 0.1 | 5 | ∠8 | ∠6 | 一体 |
500A | 3 | 3 | 15 | 200 | 0.5 | 5 | ∠8 | ∠6 | 一体 |
1000A | 5 | 5 | 25 | 200 | 1 | 5 | ∠8 | ∠6 | 一体 |
1500A | 7 | 7 | 35 | 200 | 1.5 | 5 | ∠8 | ∠6 | 一体 |
2000A | 10 | 10 | 50 | 200 | 2 | 5 | ∠8 | ∠6 | 分体 |
3000A | 15 | 15 | 37.5 | 400 | 3 | 5 | ∠8 | ∠6 | 分体 |
4000A | 20 | 20 | 50 | 400 | 4 | 5 | ∠8 | ∠6 | 分体 |
5000A | 25 | 25 | 62.5 | 400 | 5 | 5 | ∠8 | ∠6 | 分体 |
6000A | 30 | 30 | 75 | 400 | 6 | 5 | ∠8 | ∠6 | 分体 |
8000A | 40 | 40 | 100 | 400 | 8 | 5 | ∠8 | ∠6 | 分体 |
10000A | 50 | 50 | 125 | 400 | 10 | 5 | ∠8 | ∠6 | 分体 |
二 、使用方法及注意事项：
1、 仪器必须有良好接地。
2、 接通电源，打开开关，红色指示灯亮，此时升流器等待升流。
3、 顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流。
4、 试验过程中，一旦发现不正常现象，应立即切断电源，查明原因后再进行试验。
5、 试验完毕，必须将调压器回零，按空气开关切断电源，切断工作电源，方向拆除试验接线，以保证安全。
三、注意事项：
1、 新安装和长时间不用的时，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。
2、 使用中升流变压器和操作台必须可靠接地，以保证安全。
3、 使用时应缓慢均匀升流，搬运时应避免过大的震动。
4、 调压器与电刷接触表面应保持清洁，视情况有90%酒精蘸棉纱擦拭干净。
5、 本设备应置于清洁、通风、干燥和室内保存。

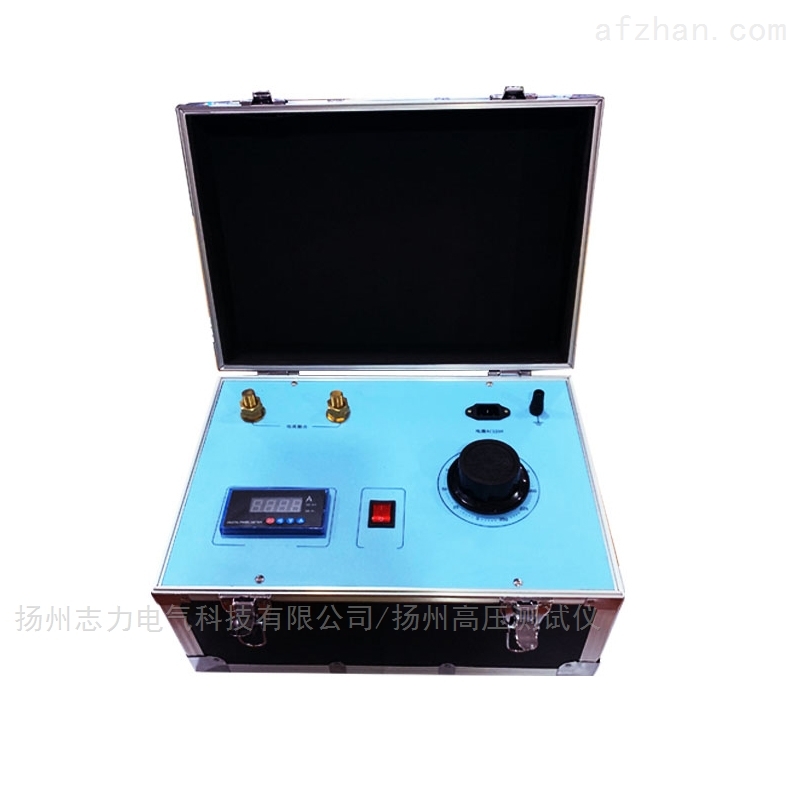

升流器面板及功能
1．大电流输出端子
2．电源指示信号灯
3．电源输入接线柱：AC：220V电源由此输入。
4．接地接线柱，为使用安全，使用的·应将此接线柱接地
5．4．1／2 LCD数字显示电流表。
6．电流输出按钮，按下此按钮，大电流输出，输出指示灯亮。
7．电流切除按钮，按下此按钮，大电流切除，输出指示灯灭。
8．大电流调节旋钮。
9．电流表检定调整孔，在需要对表计进行计量检定时用，在检定时，只要将孔的园封贴挑起，便可用小型的一字起或
钟表起子进行调整，调整后将园封贴复原。
