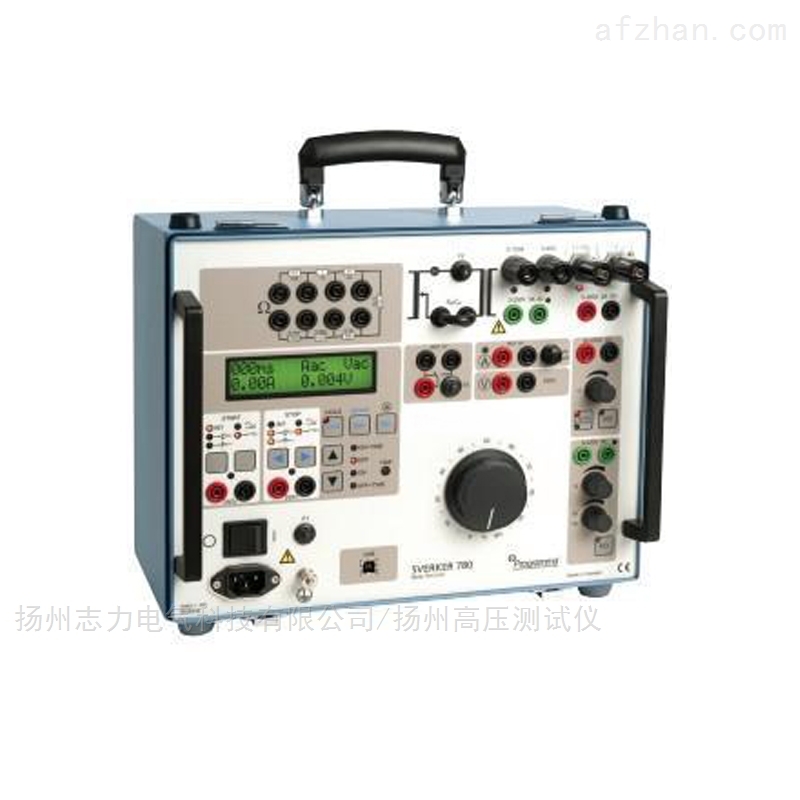

Sverker760型单相继保仪器测试单元包括三个仪器:计时器、电流表、电压表。它们可以用于测试多项参数如:阻抗、电阻、电抗、功率、功率因数、相角等。

产品型号:Sverker760型

产品介绍

一、Sverker760型单相继保仪器功能简述

为了继电保护测试工作尽可能方便有效,Sverker 750/760设计时主要重于继电保护装置和自动合闸装置的测试。事实上,所有的单相保护都可以测试。

因为Sverker 750/760 有若干独立可调的电压电流输出加在通用测试单元上,可理想地用于其他许多应用。

测试单元包括三个仪器:计时器、电流表、电压表。它们可以用于测试多项参数如:阻抗、电阻、电抗、功率、功率因数、相角等。

由于读数在继电器动作的瞬间有保持功能,可非常容易地进行始动值测试。

由于它的多功能性和独立分离的测试单元,Sverker 750/760可理想地作为电力系统测试工作中的完整仪器。这比电流电压需其他仪器产生有很大的优越性。

只需按下按键就可开始产生信号、仪表清零和开始计时。

当继电保护装置动作时或计时器预定的间隔结束时信号停止产生。当选择完全手、动控制时,产生的信号在启动开关释放时立即中断。

这种限时发生器用途广泛。如:在希望避免过热而做短时测试。这种短时测试实验Sverker 750/760可提供200A。

输出都有过载保护,在移相和微调时,Sverker 750/760有一组电阻和一个电容可以被连接到测试电路中去。还有一内置闭合/断开触头可以与其他电路同步或在自动重合闸测试时,形成断路器状态指示。

zui常用的设置可在控制面板上很方便地完成,其他设置可通过内置显示屏完成。不同的设置可以存储到存储器中,当需要时可调出来,这在测试不同的继电器时非常实用。

二、特点

  • 测试所有单相保护和做自动重合闸测试
  • 一个仪器包括了通用测试单元加电流源 独立可调电压源及辅助电压源
  • 测量时间(如动作时间、跳闸脉冲时间)、电流、电压和阻抗
  • 输出高达200A
  • 可与计算机通讯
  • 还可测量阻抗、电阻、电抗、有功、视在功率、无功、功率因数、相角等,电流电压均可做为基准
  • 面板布局直观合理,易于操作
  • 10组测试存储,不同类型的自动测试
  • 电流电压可以显示为额定值的百分数形式
  • 读数锁定(保持)功能,记录非常小的周期
  • 计时器的启动和停止输入均有指示灯指示电路接通或输入带电
  • 特殊功能如:限时、手动及重启动
  • 按动一个键就可以同时启动仪表、清零和开始计时

三、Sverker760型单相继保仪器技术参数

1.AC输出

范围 A

空载电压(zui少)V

满载电压(zui少)V

满载电流(zui大)A

0-10

90

75

10

0-40

25

20

40

0-100

10

8

100

0-100

10

--

200

输出传感器有内置温度保护,一次侧有微型断路器

2.AC/DC 输出

范围

空载电压(zui少)V

满载电压(zui少)V

满载电流(zui大)A

0-250V AC

290

250

3

0-300V AC

320

250

2

3.分开的AC电压输出

60V AC

70V

60V

O.25A

60-120V AC

130V

120V

O.25A

每一量程均为10V进级,且无级变化

4.Sverker760型DC辅助输出

范围

电压

zui大电流

20-130V

130V

O.4A

130-220V

220V

0.4A

5.计时器

    显示选择:秒或电源电压周期

    秒: 量程:0.000-999.9S, 精度:1ms

    周期: 量程在50HZ时,0.0-49999周;在60HZ时,0.0-59999周;精度:0.1周

    zui大输出电压:250V AC或275V DC

6.电流表

    量程:内部0.00-200.0A 外部0.000-6.000A

    精度: AC 0.5%   DC 0.5%

    测量方式:AC:真均方根值 DC:平均值

    显示方式选择:如需要读数可显示为预置额定值的百分比zui大电流,外部输入:6A AC或DC

7.电压表

    量程:0.00-600.0V

    精度: 内部量程:0.5% 外部量程:AC 0.5%/DC 0.5%

    测量方式:AC:真均方根值 DC:平均值

    显示方式选择:如需要读数可显示为预置额定值的百分比zui大电压输入:600V AC/DC

8.分/合触头

    zui大电流:1A

    zui大电压:250V AC 或 120V DC

    分/合触头有1A微型断路器保护

9.重合闸实验

    测试项目:解扣时间和重合时间

    显示:当测试完毕所有时间显示出来

    断路器状态反馈:分/合触头可用于反馈断路器状态

    zui大重合数:49

    zui大测试时间:999S

10.电阻和电容

    电阻:0.5Ω-2.5KΩ

    电容器:10μF,zui大电压450V AC

11.其他

    菜单语言可选:英、德、法、西班牙、瑞典

    电源:230V AC或110V AC±10%,50-60HZ

    体积:350×270×220mm

    重量:18KG

    工作温度:0 - +50℃

    保存温度:-40 - +70℃

    保修期:一年



基本性能:
①灵敏性。反映故障的能力,通常以灵敏系数表示。
②可靠性。在该动作时,不发生拒动作。
③快速性。能以最短时限将故障或异常消除。
④选择性。在可能的最小区间切除故障,保证最大限度地向无故障部分继续供电。选择继电保护方案时,除设置需满足以上4 项基本性能外,还应注意其经济性。即不仅考虑保护装置的投资和运行维护费,还必须考虑因装置不完善而发生拒动或误动对国民经济和社会生活造成的损失。
