高频直流高压发生器

高频直流高压发生器
高频直流高压发生器

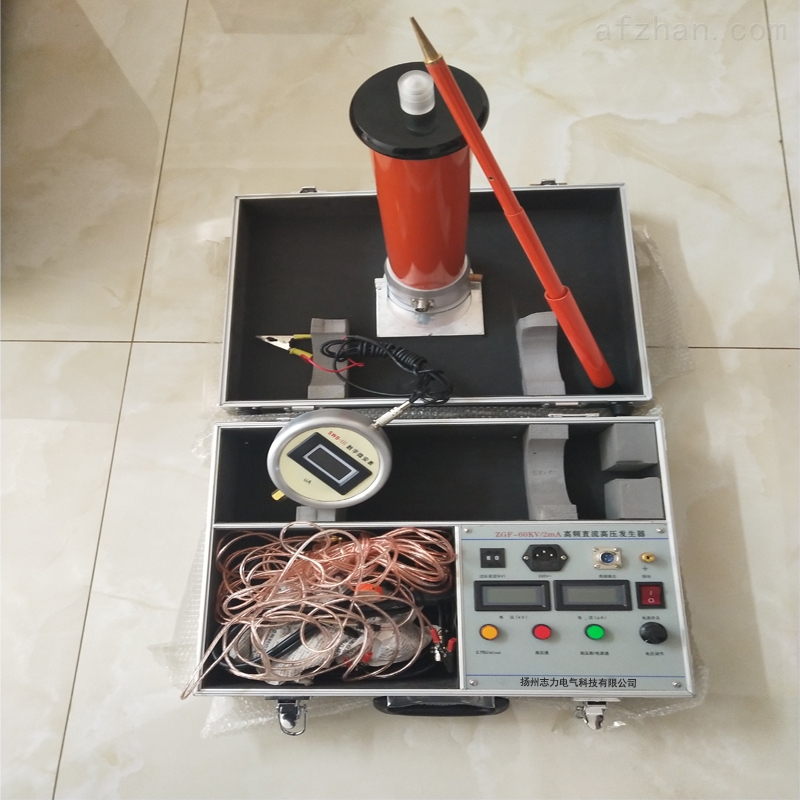

高频直流高压发生器采用30—50kHz高频倍压电路,率先应用PUM脉宽调制技术和大功率IGBT器件,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施使直流高压发生器实现了高品质,智能型直流高压发生器能承受额定电压放电而不损坏机器。

产品型号:

产品介绍

直流高压发生器是扬州志力电气科技有限公司的推广产品,经过多年的不断生产改进,使之成为电力测试行业zui为成熟的产品之一,该产品是发电厂、供电局及科研单位等广大用户的用来做耐压试验基本试验设备,为了更好的服务中国电力事业,特编辑此目录方便广大消费者选用。



高频直流高压发生器采用了新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能,并配有时间继电器,能在试验中设置定时声讯报警。整个仪器便于携带,操作方便,安全可靠,特别适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行现场直流高压试验。



一、高频直流高压发生器主要特点:
1、采用计算机控制技术,控制PWM脉宽调制、测量、保护及显示,在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息,并带有RS232接口与计算机进行通讯。
2、率先采用分节式结构,即既可用于高电压等级,又能用于较低电压等级,并保持其精度不变。以100/200kV/2mA分两节为例,单节时可做100kV/4mA使用,可用于35kV及以下系统电气设备直流高压试验,此时可保证测量的准确性避免大马拉小车;两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。真正做到一机两用,大大方便了现场用户的使用。
3、器*智能接地不良保护及报警功能(接地不良不能升压),测压回路断线保护(电压测量回路断线仪器不能升压),急停按钮,大大提高了操作人员在作业过程中安全性。
4、采用30—50kHz高频倍压电路,率先应用PUM脉宽调制技术和大功率IGBT器件,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施使直流高压发生器实现了高品质,智能型直流高压发生器能承受额定电压放电而不损坏机器。
5、采用电压大反馈,使电压稳定度大大提高,为氧化锌避雷器试验专门设计了0.75UDC—1mA的触发按纽,还将频率提高到30-50KHz,使控制箱和倍压筒体体积和重量有了较大的减小,更便于现场使用。
6、倍压筒体用德国技术研制;中频变压器经有关专家特殊设计,体积小、容量大。倍压筒体底座内藏△—Y撑脚,即使用时展成Y形,支撑稳定方便,装箱时缩成△形,藏在底座内。
7、具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样,反应时间为纳秒级,通过纳秒级的光隔离元件和纳秒级的模拟开关,全过程在2微秒内将功放电路的推动信号切断,保证在输出短路的情况下,不损坏功率器件。
8、所配的全屏蔽自动换档高压微安表采用金属外壳,液晶显示外采用导电玻璃与外壳连接,表外壳无任何按钮,测试线与屏蔽线同轴引出,从而实现了真正的全屏蔽;电流表为4 1/2位数显表,可0-200-2000μA自动换档,较大提高了泄漏电流的分辨率。




二、操作方法及步骤:
  1.操作前准备
  将控制箱的输出电缆插座与倍压装置电缆插座用专用电缆连接好,直流高压发生器使用前检查其完好性,联接电缆不应有短路和断路;倍压筒应无凝露现象;用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。
  2.直流高压操作过程
  在高压输出端子和地接线柱之间接入试品。
  插上电源线,打开电源开关,“高压分”指示灯(绿色)亮,“高压合”指示灯(红色)灭;电压显示表及电流显示表,以及0.75倍电压显示表显示均为零值。
  将电压、电流整定旋扭顺时针旋到底,电压调节旋扭逆时针旋到零位。(注:电压调节旋扭不在零位,无法启动“高压合”按键)
  轻按“高压合”按键,“高压合”指示灯(红色)亮,缓慢调节电压调节旋钮到所需电压值进行测试。测试时电压显示表指示试验电压值,单位为kV;0.75倍电压显示表11指示试验电压值的75%,单位位kV;电流显示表7指示试验电流值,单位为uA。
  在试品测试过程中按下0.75倍电压显示锁存按键,则0.75直流高压倍电压显示表显示值锁定,维持显示值不便,直流高压发生器这样在做氧化锌避雷器试验时很方便地可作为参考电压。
  在任何时候按下定时开按键,则启动时间继电器,在记时到达预设的时间时,蜂鸣器发出报警讯响,同时切断高压输出。
  在试验过程中,如果负载电流超过仪器额定输出电流的0-10%时,“过流”指示灯亮,过流保护,防止损坏试品和仪器。
  在试验过程中,如果试验电压超过仪器额定输出电压的0-10%时,“过压”指示灯亮,过保护,防止损坏试品和仪器。
  试验结束后,反时针调节电压调节旋钮旋到零位后,该发生器电压显示表缓慢回到零位。当三个显示表显示零值后,轻按“高压分”按键,此时“高压合”指示灯(红色)灭,“高压分”指示灯(绿色)亮,再关掉电源开关。
  当被试品电容量很大时,直流高压电压调节旋钮旋到零位均调到零位后,该发生器输出电压显示表迟迟不能回零,则先按“高压分”按键,再关机。然后用放将试品放电,再拆除被试品接线。



三、规格及主要技术性能:

     规  格

技术参数

60/2-5

120/2-5

200/2-5

250/2-5

200/300

3/2

其 它

等 级

输出电压(kV)

60

120

200

250

200/300



600~800kV等合同

定做。

输出电流(mA)

2-5

2-5

2-5

2-5

2-5

输出功率(W)

120-300

240-600

400-1000

500-1250

600

充电电流(mA)

3.0

3.0

3.0

3.0

4.5/3.0

机箱重量(kg)

4.3

4.3

4.4

4.5

8.1



倍压筒高度(mm)

Φ80

×500

Φ80

×770

Φ110

×770

Φ110

×820

Φ110

×1350



倍压重量(kg)

6.3

6.8

7.2

7.6

12.6

高压极性

负极性

工作电源

                         220V±10%

电压测量误差

                        1%±1个字节

电流测量误差

  1%±1个字节

过压整定误差

≤1%

0.75切换误差

≤1%

纹波系数

                          ≤0.5%

电压稳定度

随机波动.电源电压变化±10%.≤0.5%

工作方式

间断使用:额定负载30分钟;1.1倍额定电压使用:10分钟

环境温度

-15℃~50℃

相对湿度

当温度为25℃时不大于90%(无凝露)

海拔高度

2000米以下



四、安全性能:
过流保护:当高压输出端短路,仪器应立即切断输出,同时仪器不应有损坏(有过流保护,并且有中文报警提示及声音提示)


过压保护:当高压输出超过过压整定值时,仪器应立即自动切断输出,这保证试品不会应过压造成损坏(有过压保护,采用菜单式整定,并且有中文报警提示及声音提示)

零位保护:电位器应归零才能升压,防止高压端有电压,对人身与仪器造成危害(有零位保护,并且有中文报警提示及声音提示)

接地保护:当仪器没有接地或接地不良的情况下,仪器应有接地报警并有相应提示,且不能升压,防止对人身与仪器造成危害(有接地保护,并且有中文报警提示及声音提示。在特殊情况下,无可靠接地也要进行试验时,可长按75%功能键解除保护,方便用户在现场进行试验)
内部电压测量回路开路保护:在内部测压电阻开路、电压测量信号线断路、电缆接线柱接触不良时,如果没有保护,这时仪器电压表没有指示,而高压端已有电压,这可能造成人身伤害事故(有内部电压测量回路开路保护,并且有中文报警提示及声音提示)



五、使用注意事项:
1、使用的工作人员,必须具有“高压试验上岗证”的专业人员。
2、使用本仪器请用户必须按《电力安规》168条规定,并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时,应先将两个电源断开点明显断开。
3、试验前请检查所有试验接线、控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本仪器说明书的要求,一点接地。
4、对大电容试品的放电应用直流高压发生器专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品,应先将放电棒逐渐接近试品,到一定距离空气间隙开始游离放电,有嘶嘶声,当无声音时可用放电棒放电,zui后直接接上地线放电。
5、直流高压200KV及以上时,尽管试验人员穿绝缘鞋,且处在安全距离以处区域,但由于高压直流离子空间电场分布扩印影响,会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等,否则会有轻微电击现象,此现象在干燥地区和冬季较为明显,但由于能量较小,一般不会对人体造成伤害。
6、控制箱电源为交流AC220V±10%,50Hz。如果电源经1/1隔离变或现场用自发电源,则必须人为将电源有一点与大地联接。



本目录是扬州志力电气科技有限公司为您精选的直流高压发生器产品,不同的应用也会有细微的差别,本公司为您提供*的解决方案、志力公司以“用户是上帝,zui大限度满足用户的需求”销售理念,积极做好售前、售中、售后服务。志力产品实行三包,终身维护。选择专业生产直流高压发生器的志力,让用户体会到就是选择到放心。
