板框式滤油机

板框式滤油机
板框式滤油机

PF板框式滤油机是供电厂,变电所,供电所,油库及有关企业对变压器油,电容器油,锭子油以及绝缘油进行过滤,去除杂志和水分,提高油液的耐压性能。对油液有很好的净化作用。是非常理想的节油回收设备。

产品型号:PF

产品介绍

“志力”本着“永远诚信,永远创新”的企业管理意识,始终滤油机的质量为*生命,严格执行ISO9001国际质量体系认证,建立起一套完善的质量保证体系,产品在电力、冶金、铁路、通信、矿山等行业得到广泛应用。公司以优质的产品、良好的企业信誉、实惠的产品价格和迅速周到的售后服务赢得各地用户的好评。高质量的产品,至诚至善的服务,是我们孜孜不懈的追求。

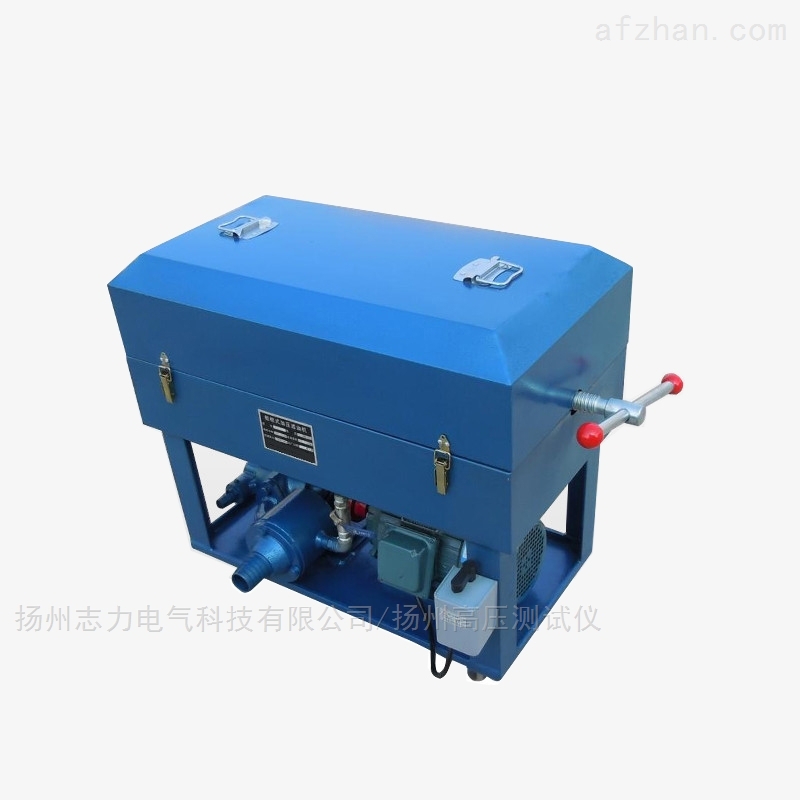

PF板框式滤油机
一、用途
   滤油机是供电厂,变电所,供电所,油库及有关企业对变压器油,电容器油,锭子油以及绝缘油进行过滤,去除杂志和水分,提高油液的耐压性能。对油液有很好的净化作用。是非常理想的节油回收设备。



二、PF板框式滤油机主要结构特征
   此机是由齿轮轮泵,滤清器,安全阀,回油阀,滤床,后支架,底盘,拉杆,连轴器,以及电动机等部件组成。齿轮泵,连轴器以及电动机安装在底盘上,滤请器安装在齿轮泵的前侧。在滤清器上装有回油阀,滤床安装在齿轮泵的上方,其中滤板框顺序交替组成过滤室。滤纸夹在滤板和滤框的中间。进出油口胶管连接在进出管接头上,当油液从滤清器进油口处被吸入,通过滤清器排除掉较大的颗粒杂志后,在进入齿轮泵。齿轮泵在电机的带动下旋转产生挤压力,使油液进入滤床,渗透出滤纸将油液杂志滤净。然后将油液从出油管排除出。当油压超过规定值时。安全阀就立刻启动,使油液在油泵中自行循环,油压不再上升,以确保设备的安全,油样阀供取油样进行耐压及其他理化性能的实验。本机采用底盘滚轮结构。可以通过人力拉动拉杆移动。



PF系列 板框式加压滤油机

规格型号

PF-50

PF(B)-0.7/224

PF-80

PF(B)-1.2/224

PF-100

PF(B)-1.4/224

PF-125

PF(B)-1.8/280

PF-160

PF(B)-2.0/280

PF-200

PF(B)-2.2/280

额定流量L/min

50

80

100

125

160

200

过滤面积 ㎡

0.7

1.2

1.4

1.8

2.0

2.2

过滤压力 Pa

2.5×105

zui大过滤压力Pa

5.88×105

滤油粘度 Cst

≤33

过滤精度 μm

5

滤框数量

6

7

8

9

10

11

滤板数量

7

8

9

10

11

12

滤纸规格 mm

234×234

300×300

滤框规格 mm

224×224

280×280

电动机型号

Y90S-4

Y100L2-4



YB90S-4

YB100L2-4

电机功率 KW

1.1

3.0

进口管径

1.5"

2"

出口管径

1"

1.5"

外形尺寸 mm

950×430×675

1070×490×770



950×430×705

1070×490×800


五、PF调整及试车
1、滤床上滤板,滤框,滤纸的放置位置是在贴近两端止推板压紧板各放置3张滤纸、然后放置滤板,再后滤板,滤板滤框交替顺序安放,板与框之间各放滤纸2张,滤板与滤框放置时应注意同侧的撑耳形状应为*。否则将失去过滤能力,滤纸应使用清洁干燥的滤纸,若使用清洁或烘干的旧滤纸时,就将滤纸赃物的一面对着滤框放置。以免上面的未清洗干净的杂质被冲刷下来污染油液。滤板,滤框,滤纸安装完毕后,应复查位置是否正确,然后旋转紧手柄。zui后盖上油盖。(注意:压紧手柄不允许加长操作)
2、检查各部分是否有松动现象,用手转动连轴器,看是否有卡 阻现象。一切正常后,开启电机看油泵转动方向是否和箭头方向*,不得反向。接电源是应整机接地。
3、机器运转1分钟后压力是0.07Mpa为正常。指针大于0.4Mpa,应停车检查。



滤油机是由过滤床,油泵和粗滤器等部份组成的可移动装置。
过滤床是一种连续操作的,在压力作用下向侧面过滤的过滤器组压入脏油,它是由成套的顺序交替排列的滤板和滤框以及包括有手动螺旋压紧装置、压紧板的机构所组成。滤板和滤框的侧面有“耳子”支撑于机架的托板上,滤板和滤框间衬有作为过滤介质的滤纸(或滤布),借压紧装置的压力,将滤板和滤框在固定的止推板和可移动的板之间,从而形成了一个单独的过滤室,被压紧在滤板和滤框之间的滤纸(或滤布),起过滤作用。在滤板和滤框相应位置上设有两个通液孔,当压紧后构成为两条完整的通道,耳子呈三角形的一边导入脏油,经过滤室过滤后,从另一相应通道(在耳子呈扇形的一边)引出干净的油。过滤时脏油经输入通道分配到各个滤框内,通过滤纸后进入滤板的通液孔,洁净的油汇集于输出通道内,排出机外。而脏物留在滤纸表面上,脏油中的少量水份被滤纸中的毛细管吸收,当滤纸表面的滤渣逐渐增厚及滤纸中水分含量增多,过滤阻力增加,当增加到一定程度(一般为0.2 ~ 0.35Mpa)应停止过滤,更换滤纸后,继续使用。
齿轮泵与电动机用弹性橡胶垫联接,为避免压力过高造成机械事故,在油泵的下部设有安全阀(产品出厂时已调节到规定的高压力值)。根据用户需要可将安全阀定在较低的数值上,但不允许调节到超过规定的高压力值。
油泵和电动机装在过滤部分的下面,油泵输出的液体通过排送管、止推板输送到过滤部分。油泵齿轮由滚动轴承支撑,它是靠油泵本身输送的油液来润滑的。粗滤器安装在油泵的吸入端,它的作用是防止大颗粒杂质进入油泵,破坏油泵。当拧掉粗滤器盖上的螺栓,取下粗滤器盖时,就可直接将过滤网取出清洗,因为粗滤器内如果布满脏物,不但使滤油能力迅速下降,还有可能将过滤器网损坏。当箱内有存油时,可将回油阀打开,吸走存油,防止存油溢满,泄于机外
板框式 滤油机具有结构简便、操作容易、运行成本低等优点。
