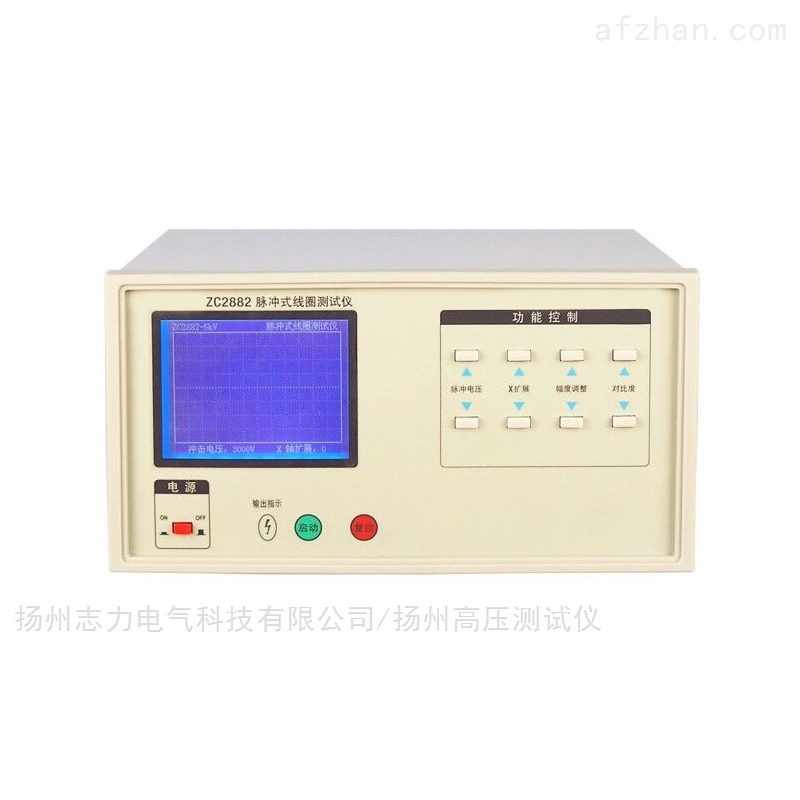

ZC2882脉冲式线圈测试仪

ZC2882脉冲式线圈测试仪
ZC2882脉冲式线圈测试仪

ZC2882脉冲式线圈测试仪,采用了先进的数字信号处理技术。通过比较两个震荡波形的差异,从而判断线圈匝间绝缘的好坏。

产品型号:

产品介绍

耐压试验设备是扬州志力电气科技有限公司的推广产品,经过多年的不断生产改进,使之成为电力测试行业zui为成熟的产品之一,该产品是发电厂、供电局及科研单位等广大用户的用来做耐压试验的基本试验设备,为了更好的服务中国电力事业,特编辑此目录方便广大消费者选用。



产品名称:工频耐压试验仪、工频耐压试验装置、智能工频耐压试验装置,交流耐压试验装置,工频耐压仪,工频耐压机,工频耐压试验设备,工频程控耐压试验装置,耐压仪,直流耐压测试仪、高压耐压试验仪。



ZC2882脉冲式线圈测试仪简要介绍
线圈类产品(如变压器、电机等)由于绕线材料,磁性材料,骨架,加工工艺等因素的影响会产生线圈层向、匝间及引脚间绝缘性能的下降。 采用高速取样技术研制的新一代线圈类产品绝缘性能的
测试仪器,可为大多数线圈类产品提供测试解决方案。将具有规定峰值和波前时间的冲击电压交替施加于相同设计的被测件和标准件上,通过比较两个震荡波形的差异,从而判断线圈匝间绝缘的好坏。



ZC2882脉冲式线圈测试仪的性能特点
直接对比式
采用了先进的数字信号处理技术
低电感量测试、zui小可至10uH,低能量测试,线圈无损伤
zui大20MSPS采样率
320×240点阵图形LCD显示



技术指标

型号ZC2882
测量方法双路比较法,同时输入标准件和被测件的波形进行比较
脉冲电压范围300V-5000V
脉冲电压精度±5%
脉冲电压步进100V
脉冲高压控制开关电源由MCU控制
冲击次数连续INT
触发方式手控Manual,脚踏开关Foot control.
检测判断方式目测法比较波形差别
电感量测试范围≥20uH
zui大采样率20MSPS
显示器320×240点LCD屏幕,240×200
点波形显示
外型尺寸315mm×165mm×320mm
重量约6kg

操作步骤

  1、按接线原理图连接好引线,并将变压器和控制箱可靠接地;

  2、试验前,检查各部位的接线是否接触良好,并检查控制箱的调压器是否调至"零"位;

  3、接通电源,绿色指示灯亮,按下启动按钮,红色指示灯亮,表示变压器已通电,等待升压;

  4、顺时针匀速旋转调压器手柄,进行升压,并密切注意仪表指示以及试品的情况;

  5、试验完毕后,应迅速将电压降至零位,并按下停止按钮,然后切断电源,解开试验引线。

注意事项

  1、做高压试验时,必须由2人或2个以上人员参加,并明确做好分工,明确相互间的方法。并有专人监护现场安全及观察试品的试验状态;

  2、变压器和控制箱应有可靠的接地;

  3、试验过程中,升压速度不能太快,也决不允许突然全电压通电或断电;

  4、在升压或耐压试验过程中,如发现下列不正常情况时,应立即降压,并切断电源,停止试验,查明原因后再做试验。① 电压表指针摆动很大;② 发现绝缘烧焦的异味、冒烟现象;③ 被测试品内有不正常的声音。

  5、试验中,如果试品短路或故障击穿,控制箱中的过流继电器工作,此时,将调压器回至零位,并切断电源后,方可将试品取出。

  6、进行电容试验或进行直流高压泄漏试验时,试验完毕后,将调压器降至零位后,并切断电源,然后,应用放电棒将试品或电容器的高压端对地进行放电,以免存留在电容中的电势发生触电危险。



本着用户*的宗旨,扬州志力公司积极做好售前、售中、售后服务,我们郑重承诺:用心做产品、满意在服务。
