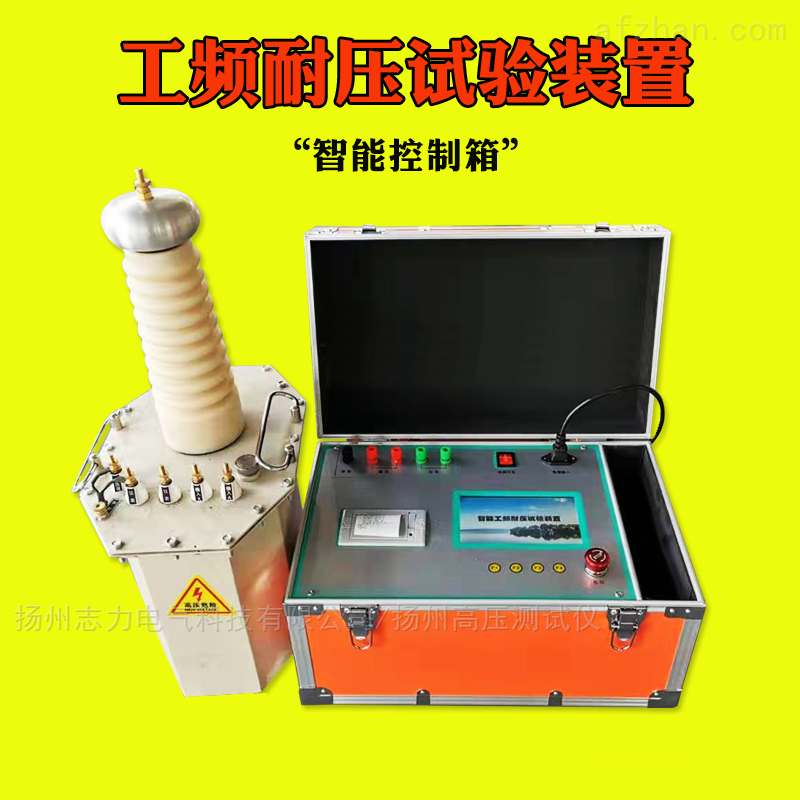

KYN-3A工频耐压试验仪适用工业电机电器、家用电机电器,电线电缆成品,电动工具等制造厂,为了保证安全,对产品及成套装置的绝缘水平及过电压能力,进行工频耐压性能试验。在击穿时,能自动断电、指示、报警并可以随处移动使用,方便安全可靠。

产品型号:KYN-3A

产品介绍

我们的质量方针:以客户需求为宗旨,以科技创新为动力,以严格管理为保证,以水平为目标,为广大客户提供满意的产品和服务。


KYN-3A工频耐压试验仪适用范围

耐压试验器是根据GB998-82《低压电器基本试验方法》要求设计。已获计量器具制造许可证。

适用工业电机电器、家用电机电器,电线电缆成品,电动工具等制造厂,为了保证安全,对产品及成套装置的绝缘水平及过电压能力,进行工频耐压性能试验。在击穿时,能自动断电、指示、报警并可以随处移动使用,方便安全可靠。

KYN-3A工频耐压试验仪结构特点

   2.1 本耐压试验器由调压器、高压试验变压器、时间控制电路、漏电流控制电路及指示仪表等组成。有调节方便,应用灵活,维修方便等优点。

   2.2 本耐压试验器有零位启动,每次启动都从零位电压开始。

   2.3 耐压试验器的输出电压由441.2、变压比6000/100、满度值0~6000V(100V)、1.5级电压表指示。为保证准确,外接校正仪表接头。

   2.4 本耐压试验器的漏电流控制值是在0.05~0.5A之间,用户可根据需要进行调整。出厂时漏电流控制值已调到100mA左右。


KYN-3A 技术参数

   3.1 试验器正常工作条件:

   3.1.1 环境温度:0~40℃;

   3.1.2 相对温度:<85%;

   3.1.3 无强烈的机械振动的冲击,无大量灰尘及腐蚀性气体,无强烈的磁干扰和其他辐射干扰。

   3.2 规格及性能

   3.2.1  3KVA(可定制5KVA、10KVA、15KVA)

   3.2.2 输入电压:220V

   3.2.3 输出电压:0~6000V可调

   3.2.4 漏电流:0.05~0.5A可调

   3.2.5 准确度:±5%


KYN-3A使用方法

   4.1 试验器使用前,应将安全接地线接好。

   4.2 用户根据各工作要求的耐压值和计时时间;对电压继电器及时间继电器进行调整,电压继电器另有—开关控制,当开关向下时电压继电器的线圈开联,电压范围为50V~100V,输出电压为。0~3000V。当开关向上时,电压继电器线圈串联,电压范围 为100V~200V,输出电压3000~6000V。将电压继电器的电压调到所需电压报,电压上升到该值时才开始记时。

   4.3 出厂前已将漏电流调到100mA,如勿需100mA,可将电流表串联到输出两接头间,调整调压器旋转手柄,使电流上升到所需的漏电流值,调整电流电器的调节指针,使达到该电流时能自动断开。

   4.4 接通220V交流电源,对调整后的耐压试验器进行一次复验观察其是否达到要求。

   4.5 对工作进行耐压试验可将两输出端接在工件上,按以下步骤进行。

   4,5.1 插上2220V交流电源插头(绿色)亮,复位按扭灯亮。

   4.5.2 特调压器逆时针旋到底,按启动按扭,启动按扭指示灯亮,时间指示灯(黄色)亮,复位按扭灯灭。

   4.5.3 调节调压器使指示仪表到需要的电压值。此时被测件已加上高压,进行试验。

   4.5.4 到设定时间,被试件未击穿,高压则自动关断,时间指示灯(黄色)和启动按扭指示灯灭,试验器自动回到复位状态,复位按扭指示灯亮。

   4.5.5 如果在设定时间内桩试件击穿,试验器自动切断高压,同时击穿指示灯亮,声音报警。

   4.5.6 按复位按扭,击穿指示灯灭,声音报警停止。


注意事项和维修保养

   5.l 本仪器试验输出高压触及人身时,将造成人身致命危险;高压输出有高压电线输出,或者有高压翰出端插头输出。高压线输出端的金属部分必须妥善放置,在确保仪器断电情况下,操作人员方可触及高压线的输出端。

   5.2 使用时应将被试件放在干燥的绝缘物上,保证安全。

   5.3 试验处必须有引起注意的警告牌;试验时,人员不得靠近。

   5.4 操作人员必须站在绝缘橡皮板上操作,且按规定的操作程度进行。

   5.5 单相220v/10A三级标准电源插座,其接地极必须与地线相连。

   5.6 测试仪应保持清洁并存放于干燥通风的地方。

KYN一3型耐压试验器零件目录

18

A

交流电流表

1

441.1-A0-1A

小电流段扩展

17

B2

高压试验变压器

1

6000V/220V

容量3KVA 5KVA自制

16

B1

电源变压器

1

220V/6V

自  制

15

TM

电压互感器

1

IDZ-6 6000/100V


14

T

调压器

1

TDGC-口

容量3KVA或5KVA

13

V

交流电压表

1

44L1-V6KV100V


12

FG

讯响器

1


6V

11

LJ

电流继电器

1

DL21C

额定电流0.3A~0.6A

10

YJ1

电压继电器

1

DY21C

额定电压100V~200V

9

SJ

数字时间继电器

1

SJ11S—1

线圈电压220V

8

J2

中间继电器

1

ITX220V/2Z

线圈电压220V

7

J1

通用继电器

1

JTX220/3Z


6

C

交流接触器

1

GJX1-16A

线圈电压220V

5

D1D4D5

信号灯

1

6.3V

红、绿、黄各1只

4

AN1AN2

带灯按钮开关

2

LAl9-11D 500V/5A

红、绿各1只,带灯D2D3

3

K3

扭子开关

1



2

K2

限位开关

1

JWL2.11


1

K1

自动开关

1

C45N2极20A

5KVA用20A

序号

代号

名    称

数量

型号规格

备    注
