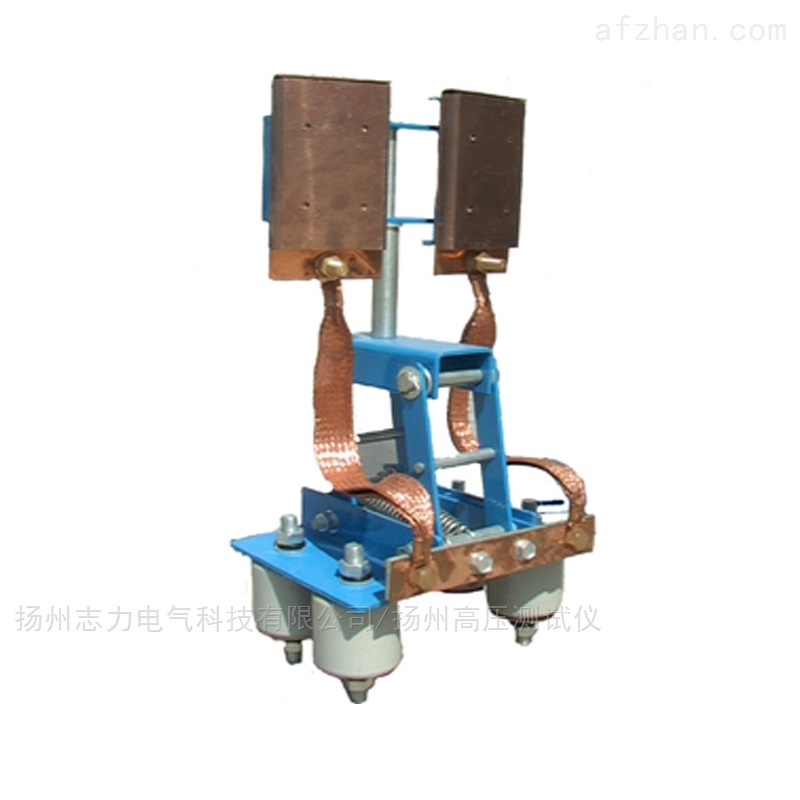

PB41-DC-1200A刚体滑触线集电器

PB41-DC-1200A刚体滑触线集电器
PB41-DC-1200A刚体滑触线集电器

PB41-DC-1200A刚体滑触线集电器是滑触线系统中集电侧拾取电能的主要装置,它通过集电刷与导轨的滑动接触,将电能直接传导至用电器,从而实现系统的移动供电。滑触线集电器由机械结构的张力装置和直接与导轨滑动接触的集电刷两部分组成。

产品型号:

产品介绍

公司以优质的产品、良好的企业信誉、实惠的产品价格和迅速周到的售后服务赢得各地用户的好评。高质量的产品,至诚至善的服务,是我们孜孜不懈的追求。



PB41-DC-1200A刚体滑触线集电器是滑触线系统中集电侧拾取电能的主要装置,它通过集电刷与导轨的滑动接触,将电能直接传导至用电器,从而实现系统的移动供电。滑触线集电器由机械结构的张力装置和直接与导轨滑动接触的集电刷两部分组成。

PB41-DC-1200A刚体滑触线集电器主要技术要求包括:
(1)有足够的机械强度,在塑料体绝缘层较薄的情况下,也能保证在机械加工和装配过程中不破裂。
(2)有较高的电气绝缘性能。能在正常状态或湿热带条件下,有较高的绝缘电阻。
(3)集电器中的镶件和引线较多,所以设计的整体结构型式和尺寸应适合于注射成型工艺,塑压后,不允许脱焊、断线。
(4)选用的塑料耐热性要好,保证在要求的高温条件下集电器的尺寸稳定。
由此可见,集电器是一个体积小,引线和镶件(导电环)较多,电气性能、机械性能要求较高的部件。



制造工艺:

塑料压制
(1)材料
集电器所用的塑料若是热固性的,一般选用酚醛压塑料。前面已经说明,采用热固性塑料,因压模所需温度较高,压制时间较长,所以容易产生焊头脱焊,而且生产效率低。
采用热塑性塑料,常用增强聚酯,即增强涤纶,也即聚对苯二甲酸丁二醇酯的玻璃纤维增强塑料。它是用来压制集电器比较理想的一种材料,除尺寸稳定性好、价格便宜外,还有以下特点:
①耐热性好,热变形温度较高(200℃左右),可以在140℃情况下长期使用。
②机械性能优良,弯曲强度达130—200兆牛/平方米,抗拉弹性模量达到4000兆牛/平方米,抗冲击强度大于2.4兆牛厘米/平方米(酚醛压塑料仅为0.2—1.5),耐蠕变及耐疲劳性能也很强。这样,即使集电器绝缘层较薄,如0.5毫米左右,也能保持一定的强度,不致在机械加工和装配中产生破裂。
③电气性能良好,而且对温度和湿度的变化反应稳定。
④耐溶剂性能较强,能够耐多数有机溶剂,如甲苯、二甲苯、丙酮、香蕉水等。转子浸漆后不会产生溶胀、变形或开裂现象。
⑤抗吸湿性良好,不吸水。
⑥便于注射成型,效率高,而且同收料可以利用。



滑触线质量可根据以下标准恒量:
1、碳刷使用寿命--属于易耗品,行驶距离影响设备维护周期。
2、滑触线外壳质量--厚度、硬度、适用温度,环境等。
3、集电器性能--主要从轮子使用寿命、转弯轮设计和集电器是否满足各种环境下使用。
4、滑触线膨胀问题--长度超过100米以后就要考虑膨胀问题。
5、电压降问题--根据各种铜条长度电压降有所不同。



产品特性:
1、安全:供电滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级可根据需要达以IP13、IP55级,能防护雨、雪和冰冻袭击以及吊物触及。产品经受多种环境条件考验。绝缘性能良好,对检修人员触及输电导管外部无任何伤害。
2、可靠:输电导轨导电性能极好,散热较快,并用电流密度高,阻抗值低,线路损失小,电刷由具有高导电性能,高耐磨性能的金属石墨材料制成。受电器移动灵活,定向性能好,有效控制了接触电弧和串弧现象。
3、经济:供电滑触线装置结构简单,采用电流密度高,电阻率低,电压损耗低的铜排作为导电主体。可节电6%左右,实现以塑代钢,以塑代铜,设计新颖,无需其他绝缘结构,无需补偿线,安装于起重机控制室同侧,节省安装材料和经费,其综合费用与钢质祼滑线大致相同。
4、方便:供电滑触线装置将多级母线集合于一根导管之中,组半简便。其固定支架,连接夹、悬吊装置,均以通用件供应,装拆、调整、维修亦十分方便。



扬州志力公司是致力于刚体滑触线集电器研发、生产、销售的高新技术企业,公司拥有坚实的技术力量,在产品结构、软、硬件和电气控制等多项核心技术中积累了丰富的项目经验,以新颖的设计、优质的产品取悦于用户。
